CM570-71C車流量采集儀

才茂CM570-71C車流量采集儀屬於微波智能照明傳感采集器 ，是一款利用多普勒雷達 (DopplerRadar) 原理設計的微波移動物體探測器，

利 用雷達線性調頻技術原理，對檢測麵發射微波，通過對回波信號進行高速實時的數字化 處理分析，檢測車流量信息的非接觸 式交通檢測器。

是一款可以輸出車流量及車速測 量值的智能照明控製器(本產品默認輸出車流量計數值)，本產品采用數字采樣處理技術 及 SMT製造工藝，根

據照明管理的實際使用狀況所設計、製造，傳感器內所有元件均選用長壽命、高可靠的電子元器件，保證整體產品具有壽命長、可靠性高的特點。

Ø感應車輛移動 ，探測距離遠

(1)可探測車輛移動，感應麵可調，探測垂直距離可達 30m 以上。

Ø 預設傳感模式 ，判斷場景應用

(2)支持將數據上傳到網關，按照預設的模式或場景特點，判斷有無車，為智能照明應用提供必要參數。

Ø 配合智能照明軟件實現燈光控製

(3)根據車流量采集器數據，配合智能照明軟件實現路燈，隧道燈等照明設施實現燈光亮度調節、開關控製。

Ø檢測汽車速度和逆行情況

(4)可檢測車輛接近/遠離， 用於車道頂部安裝時既可測速，也可判斷是否有逆行 (默認隻做車流量計數)。

Ø應用場景

(5)安防監控智能啟動控製，車輛測速，停車場管理 (替代地感) ， 霧區引導，微波車檢，智能照明。

微波天線特性：

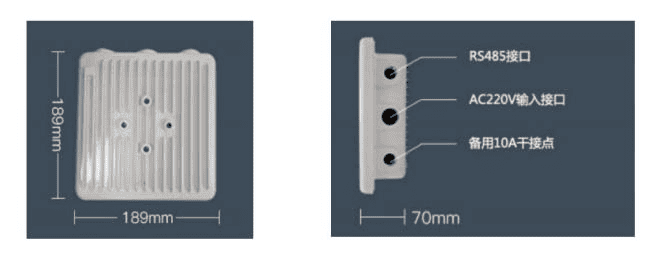

外形尺寸：

安裝方式：

可根據現場實際情況進行沿車道側向安裝或正向安裝，安裝方式為固定在道 路兩側立杆上，

立杆直徑不得大於 5CM。

產品出線說明：

產品引出線采用兩根橡膠護套線，線芯顏色功能對應見下表：

接線圖及安裝方式說明：

車流量檢測儀 485A、485B 分別接入智能集控器 A2、B2 端口

車道側向安裝示意圖（多車道車流量統計）               測道正向安裝示意圖（單車道車流量統計）

安裝注意事項:

1 、智能控製器需安裝在堅固、耐火、不易震動的物體上，確保安裝使用可靠。

2 、智能控製器應接線正確、牢靠，避免接線錯誤、不良引起短路、火災的發生。

3 、工作時，確保安裝支架固定、沒有震動、角度固定。

4 、確保傳感器檢測點的附近5米無微波強反射物，如高大樹木、金屬門架，過街天橋，金屬廣告牌，檢測點對地麵也無微波強反射物。

5 、檢測點不要選在車輛變線較多或轉彎處，不要選在有微波幹擾源處。

6 、側向安裝時，為了降低大型車輛完全遮擋情況，安裝高度要求不低於地麵 6 米。

7 、車道側向安裝時如有靠近設備安裝一側車道大車遮擋內側車道小車情況，則車輛計數隻做一次有效值記錄。
